1. Qu’est-ce que le goupillage d’un cylindre ?

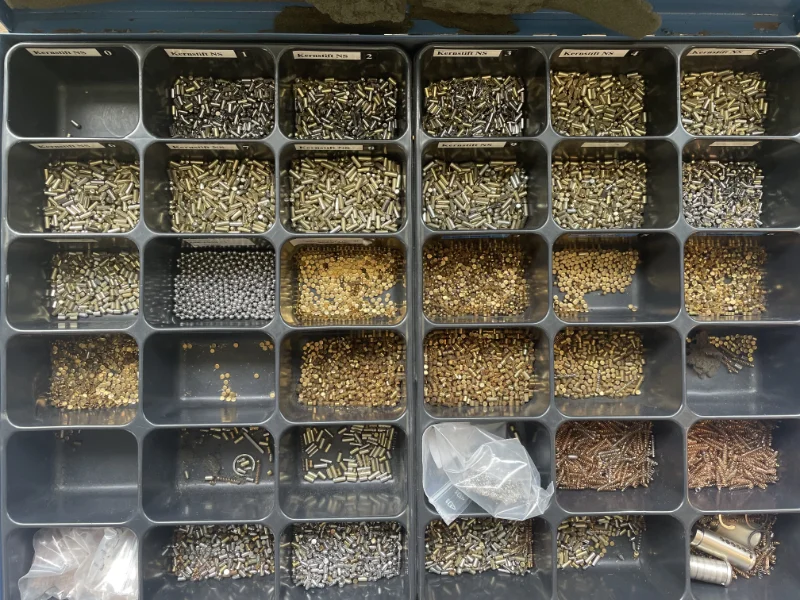

Le goupillage correspond à l’assemblage interne des goupilles et des ressorts à l’intérieur du corps du cylindre. Ce n’est pas un accessoire, c’est le mécanisme qui traduit une clé en un mouvement mécanique. Chaque cylindre contient une série de logements verticaux. Dans chaque logement repose un ressort, surmonté d’une goupille active (taillée) et, dans les systèmes à passe, d’une goupille maîtresse. La clé, en s’insérant, pousse ces éléments vers le haut. Lorsque les séparations entre les goupilles s’alignent exactement sur la ligne de cisaillement, le rotor se libère et permet la rotation.
Pour un gestionnaire de parc immobilier, le goupillage n’est pas une abstraction technique. C’est la traduction physique de votre politique d’accès. Un cylindre à six logements offre une combinaison de base. Un cylindre à huit ou dix logements augmente la complexité et réduit les risques de duplication non contrôlée. Le choix du goupillage détermine qui ouvre quoi, et surtout qui ne peut pas ouvrir. Un serrurier ne grave pas une clé au hasard : il consulte le plan de goupillage pour positionner chaque taillage. Une erreur de hauteur d’un dixième de millimètre suffit à bloquer la clé ou, pire, à la rendre universelle sur un sous-ensemble de portes.
Dans la pratique, on distingue le goupillage simple, réservé à une clé unique, du goupillage à passe, qui intègre des goupilles maîtresses pour autoriser plusieurs clés à faire coïncider la ligne de cisaillement. Ce dernier est le fondement des systèmes hiérarchisés que l’on retrouve dans les copropriétés, les ERP et les immeubles de bureaux. Comprendre cette mécanique permet d’anticiper les pannes, de choisir les bons cylindres lors d’un remplacement et de vérifier la cohérence entre le terrain et les documents administratifs.
2. Comment fonctionne un système de goupillage ?
Le fonctionnement repose sur un principe de levier vertical. À l’état repos, les ressorts maintiennent les goupilles en position basse. La goupille active repose sur la goupille maîtresse, qui elle-même repose sur le ressort. La ligne de cisaillement se situe entre le stator (corps fixe) et le rotor (corps mobile). Tant que cette ligne n’est pas nette, le rotor bloque.
Lorsqu’une clé adaptée s’insère, ses crans soulèvent les goupilles actives. Dans un système à passe, la goupille maîtresse est coupée à deux hauteurs différentes. Cela crée deux lignes de cisaillement possibles. Une première clé, taillée pour la hauteur basse, aligne les goupilles actives avec la première ligne. Une seconde clé, taillée pour la hauteur haute, aligne les mêmes goupilles avec la seconde ligne. Le mécanisme permet ainsi à plusieurs clés de faire tourner le même cylindre sans qu’elles soient identiques.
Cette architecture explique pourquoi un passe général fonctionne sur l’ensemble des portes d’un immeuble, tandis qu’un passe partiel ne s’ouvre que sur un secteur défini. Le serrurier ajuste les hauteurs de goupilles actives pour chaque clé, tout en conservant la goupille maîtresse identique dans les logements concernés. Si le goupillage est mal calibré, on observe des clés qui grattent, des cylindres qui résistent au tournant, ou des portes qui restent fermées malgré une clé conforme. Ces symptômes signalent généralement un écart de taillage, un ressort fatigué ou une goupille maîtresse mal positionnée.
Les cylindres de sécurité intègrent des goupilles anti-crochetage (spool, dimple, latérales) qui brouillent la lecture du mécanisme et bloquent le rotor en cas de tentative d’effraction. Leur présence n’altère pas le fonctionnement normal, mais elle complexifie la copie et renforce la résistance aux outils. Pour un responsable technique, cela signifie qu’un remplacement par un cylindre standard peut réduire la sécurité sans en avertir les occupants. Il faut vérifier la compatibilité du nouveau goupillage avec l’organigramme existant avant toute intervention.
3. Exemples concrets de goupillage dans un bâtiment
Prenons un immeuble résidentiel de 40 lots. Chaque porte d’appartement reçoit un cylindre à huit logements. Le goupillage est calibré pour trois clés : la clé locataire (taillage unique), la clé du concierge (passe partiel secteur A) et la clé du syndic (passe général). Le serrurier ajuste les goupilles actives pour chaque appartement. Les goupilles maîtresses restent identiques dans le secteur A. Si un locataire demande une copie, elle doit être commandée avec un numéro de série lié au goupillage d’origine. Une copie réalisée sur un gabarit non certifié peut ouvrir d’autres portes du même secteur si les hauteurs de goupilles coïncident par hasard.
Dans un ERP, la hiérarchie est plus stricte. Les locaux techniques (chauffage, électricité, local poubelles) utilisent des cylindres à goupillage renforcé, souvent avec des taillages spécifiques ou des clés à code. Le passe partiel des agents d’entretien ne donne accès qu’aux corridors et aux locaux communs. Le passe général du directeur technique ouvre les locaux techniques, mais pas les appartements. Cette séparation physique repose entièrement sur le goupillage. Un mélange de cylindres de marques différentes sans vérification des hauteurs de goupilles crée des incompatibilités immédiates.
Sur un site industriel, le goupillage doit résister à l’usure et aux environnements agressifs. Les portes de quai, les armoires électriques et les accès aux réserves utilisent des cylindres à goupilles en acier trempé, avec des ressorts à force élevée. Le passe général des maintenanceurs est souvent couplé à un goupillage magnétique ou à code pour limiter les duplications. Quand un prestataire externe intervient, on lui remet une clé temporaire à goupillage unique, valable pour la durée du chantier. Une fois le travail terminé, la clé est récupérée et le goupillage n’est pas modifié, sauf si le prestataire a reçu un passe partiel définitif.
Ces cas montrent que le goupillage n’est pas figé. Il évolue avec les changements de locataires, les rénovations, les arrivées de nouveaux prestataires et les mises aux normes. Chaque modification physique doit être tracée. Un cylindre remplacé sans recalibrage du goupillage crée un trou dans la hiérarchie. Un goupillage mal documenté génère des clés qui ne tournent plus, des portes bloquées et des interventions d’urgence inutiles.
4. Goupillage et organigramme de clés : le lien
Le goupillage est la réalité mécanique. L’organigramme de clés en est la traduction administrative. Les deux doivent coïncider à chaque instant. Un organigramme de clés Qu’est-ce qu’un organigramme de clés ? liste les clés, les cylindres, les passes et les détenteurs. Il indique qui peut ouvrir quoi, et surtout qui ne peut pas ouvrir. Derrière chaque ligne se cache un goupillage précis : hauteur des goupilles actives, présence de goupilles maîtresses, type de taillage, numéro de série du cylindre.
Quand un locataire part, on ne change pas le cylindre systématiquement. On peut conserver le corps et modifier le goupillage si le nouveau locataire accepte la clé existante, ou on calibre un nouveau goupillage pour une clé unique. Dans les deux cas, l’organigramme doit être mis à jour. Ignorer cette étape crée un décalage entre le terrain et le document. Avec le temps, ces écarts s’accumulent et rendent le système inutilisable. Pour comprendre l’impact de ces divergences, consultez À quoi sert un organigramme de clés dans un bâtiment ?.
La gestion des passes repose sur le goupillage. Un passe général nécessite un goupillage compatible sur l’ensemble des cylindres du parc. Un passe partiel exige un goupillage identique sur un sous-ensemble défini. Si un cylindre est remplacé par un modèle incompatible, le passe partiel cesse de fonctionner. Le responsable technique doit alors soit recalibrer le goupillage, soit changer le cylindre et mettre à jour l’organigramme. Ces opérations demandent de la rigueur. Un organigramme simple, passe partiel, passe général : quelles différences ? permet de visualiser les niveaux d’accès et d’éviter les confusions lors des interventions.
La lecture d’un organigramme de clés Comment lire un organigramme de clés ? doit toujours renvoyer à un goupillage vérifié. Les numéros de série, les codes de taillage et les références de cylindres sont les seuls repères fiables. Sans eux, on navigue à l’aveugle. Un organigramme non mis à jour devient un document administratif vide de sens. Il faut le traiter comme un plan technique, pas comme une liste administrative.
5. Comment maintenir un goupillage fiable ?
Le goupillage se dégrade. Les ressorts fatiguent, les goupilles s’usent, les copies non certifiées modifient les hauteurs, et les interventions de fortune créent des incompatibilités. Un organigramme qui devient faux pourquoi ? n’est pas un hasard. C’est la conséquence d’un suivi laxiste. Pour maintenir la fiabilité, il faut appliquer des règles simples mais strictes.
Documenter chaque changement est la première étape. Toute modification de goupillage, tout remplacement de cylindre, toute remise de clé doit être notée : date, intervenant, référence du cylindre, hauteur de goupilles actives, numéro de série de la clé. Ces données alimentent l’organigramme et permettent de retracer l’historique. Quand un prestataire intervient, on lui remet une clé temporaire avec un goupillage unique, valable pour la durée du contrat. À la fin de la mission, la clé est récupérée. Si un passe partiel est nécessaire, le goupillage est calibré en conséquence et l’organigramme est mis à jour.
Contrôler les copies est indispensable. Une copie réalisée sur un gabarit non homologué peut ouvrir d’autres portes si les hauteurs de goupilles coïncident. Exiger des clés marquées, avec un numéro de série lié au goupillage d’origine, limite les risques. En cas de perte, on ne se contente pas de graver une nouvelle clé. On vérifie l’état du cylindre, on remplace les goupilles usées si nécessaire, et on met à jour l’organigramme. Ces opérations demandent du temps, mais elles évitent des pannes et des incidents de sécurité.
Mettre à jour régulièrement l’organigramme de clés existant Comment mettre à jour un organigramme de clés existant permet de corriger les écarts avant qu’ils ne deviennent critiques. Un audit annuel des cylindres, des clés et des organigrammes identifie les incompatibilités, les goupilles usées et les passes obsolètes. On remplace les cylindres défectueux, on recalibre les goupillages si le parc le permet, et on nettoie la hiérarchie des accès. Les prêts de clés doivent être gérés avec un émargement systématique Comment gérer les prêts de clés avec émargement. Chaque sortie et retour de clé est tracé. Cela permet de vérifier que le goupillage n’a pas été détourné et que les organigrammes restent fidèles à la réalité du terrain.
La fiabilité d’un goupillage ne se décrète pas. Elle se construit par des vérifications régulières, des interventions maîtrisées et une documentation tenue à jour. Un parc immobilier bien géré repose sur cette rigueur technique. CLEMAX conserve un référentiel vivant pour accompagner ces suivis.
